概览

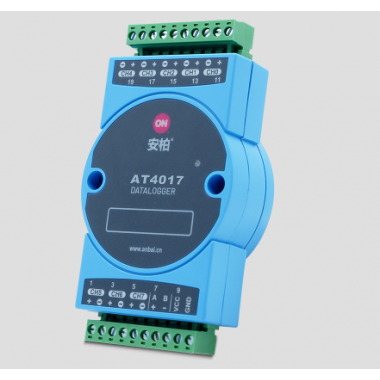

AT4017是一款16位、8通道的模拟量输入模块，具有可编程输入范围。为工业测量和监控应用提供经济的解决方案。在模拟量输入通道与模块之间提供3000VDC隔离保护，以避免模块和周边设备被输入线上的高压损坏。AT4017提供信号条件，A/D转换，范围和RS-485数字通信功能。AT4017采用一个16位微处理器控制的Σ - Δ转换器，把传感器电压或电流转换成数字数据。数字数据被转变为工程单位。模块通过标准RS-485接口向主机发送数据。
特征
通道:6路差分,两路单端
8通道模拟输入(电压或电流)
协议:ASCIl
RS485通讯
采样速率:10采样点/秒
规格
| 通道 | 8通道 |
| 输入范围 | ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V, 0~20mA, ±20 mA, 0~150 mV, 0~500 mV, 0~1 V, 0~5 V, 0~10 V |
| 输入类型 | V, mV, mA |
| 分辨率(Bits) | 16-bit |
| 采样率（S/s ） | 10 S/s (sum) |
| 通信方式 | RS-485 |
| 隔离电压 | 3,000 VDC |
| 运行温度 | -10~70 °C (14~158 °F) |
| 连接器 | 2 x 10-pin |
| 协议 | ASCII command |
| 电源要求 | 10~30 VDC |
应用
工业数据测试
监控应用
多功能数据采集
