概览

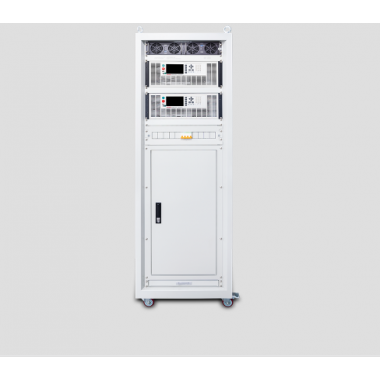

AT58612电容测试系统，应用于电容器生产厂家、电容器使用单位以及电容器检测计量单位，可进行DV/DT测试。 其方法是先对被测电容器充电，在电容器快速放电过程中测量 DV/DT 值。其信号电压、频率、放电电阻可根据需要进行设置，将该信号施加于被测电容器的两端，设置好试验周期，对电容器进行连续的试验，并在试验过程中，对电容器的温升、容量及损耗进行不断的监控和记录。最后，根据电容器的温升情况和容量、损耗的变化评判电容器是否符合要求。 用这种方法进行检测，无论是材料的特征（极化特性），还是结构设计的不同（极板电阻）以及损耗的差异，都可以通过电容器的温升、容量损耗的变化直观的反映出来。
特征
● 电容器快速放电过程中测量 DV/DT 值。
● 信号电压、频率、放电电阻可根据需要进行设置
● 对电容器的温升、容量及损耗进行不断的监控和记录，根据电容器的温升情况和容量、损耗的变化评判电容器是否符合要求。
规格
| ● 电源模块 | ※可编程恒压恒流源※ |
| 输入电压 | 380V AC 50Hz |
| 输出电压范围 | 100~1200V（此参数仅做参考，可根据需求定制） |
| 输出电流范围 | 10A |
| 输出最大功率 | 12000W |
| 电源模块电压设置/回读准确度 | ±2%，±5dgt（设定值=充放电设定电压，回读值可在内部参数打开时看） |
| ● 充电模块 | ※恒流充电模块※ |
| 恒流充电范围 | 约9A |
| ● 放电模块 | 电子负载 |
| 脉冲带载电流范围 | MAX 3200A（理论值，实际值取决于外接电感和被测电容,仪器内部3200A电流限制可以降低误操作的损坏率） |
| 充放电参数（用户使用的参数） | ※ |
| 放电模式 | 外接电感放电 |
| 触发方式 | 内部/PLC/232/485 |
| 电压 | 100~1200V |
| 测量定时（单个产品测量时间） | 1~1200 |
| 测试频率（充放电频率） | 1Hz ~200Hz |
| 放电电流设定 | 内部固定限制MAX 3200A（理论值，实际值取决于外接电感和被测电容,仪器内部3200A电流限制可以降低误操作的损坏率） |
| 电容容量 | 20μF ~300μF ，此参数需用户按实际设定 |
| 外接电感量 | 12μH~100μH，此参数需用户按实际设定 |
| 开路检测 | 采样放电电流，若采样值特别小，判断开路 |
| 充电欠压检测 | 有，可检查出不对的产品，在机台时序错误时避免损坏仪器 |
| 过温检测 | 有 |
| 接口 | RS232/RS485/handler接口（用于接PLC） |
| 编程语言 | SCPI和Modbus（RTU） |
| 电源 | 三相五线 |
| 功率 | Max:12000W |
| 重量 | 约100公斤 |
应用
电容器快速放电过程中测量 DV/DT 值
